850

Soupape à piston avec chambre d'ancrage étanche

type de construction

2/2 voies

Type d'actionnement

à commande directe

diamètre nominal

15,0 mm - 50,0 mm

Plage de pression

0,00 - 25,0 bars (voir tableau)

valeur Kv

4,5 - 49,0 m³/h

Matériau du boîtier

Acier inoxydable 1.4305, laiton rouge

matériau d'étanchéité

EPDM, FKM, NBR

Matériau d'étanchéité statique

Matériau d'étanchéité dynamique

joint de siège

matériau de tamis

maillage

Pression d'ouverture

Température ambiante

max. +50 °C (pour la température minimale, voir la température du fluide)

Température du fluide

pour le NBR : de -20 à +90 °C ; pour l'EPDM : de -20 à +130 °C ; pour le FKM : de -10 à +120 °C

raccordement

G1, G1 1/2, G1 1/4, G1/2, G2, G3/4

Raccordement électrique

Prise d'appareil conforme à la norme DIN EN 175301-803, type A

tension d'alimentation

230 V 50 Hz, 24 V CC, tensions spéciales

tolérance de tension

± 10%

Consommation électrique

Bobine de 60 mm de diamètre - 30 W Bobine de 70 mm de diamètre - 60 W Bobine de 100 mm de diamètre - 100 W

durée de fonctionnement

100 % ED

Indice de protection

IP 65 avec prise de raccordement montée

Position de montage

Aimant, de préférence en haut

Tableaux/graphiques

DN [mm]	Pression [bar]	raccordement	Valeur Kv [m³/h]	Poids [kg]
15	0 – 16	G1/2	4,5	1,8
20	0 – 12	G3/4	8,6	2,0
25	0 – 8	G1	13,0	2,5
32	0 – 25	G1 1/4	21,0	3,0
40	0 – 20	G1 1/2	33,0	4,0
50	0 – 15	G2	49,0	5,1

Vous souhaitez développer des accessoires adaptés avec nous ?
Contactez-nous contact avec nous

Outil de calcul

Pour les vannes, utilisez notre calculateur afin de déterminer la valeur Kv, le débit et la perte de charge. Il vous suffit de sélectionner votre fluide

Configurateur

Grâce à la conception modulaire de nos vannes coaxiales, vous pouvez facilement composer vous-même votre vanne monobloc complète.

Téléchargements

Découvrez une multitude d'informations utiles ! Des conseils pratiques à consulter directement ou à télécharger.

Glossaire

Vous trouverez ici, sous une forme concise et claire, toutes les informations et définitions relatives aux principaux termes techniques.

Produits similaires

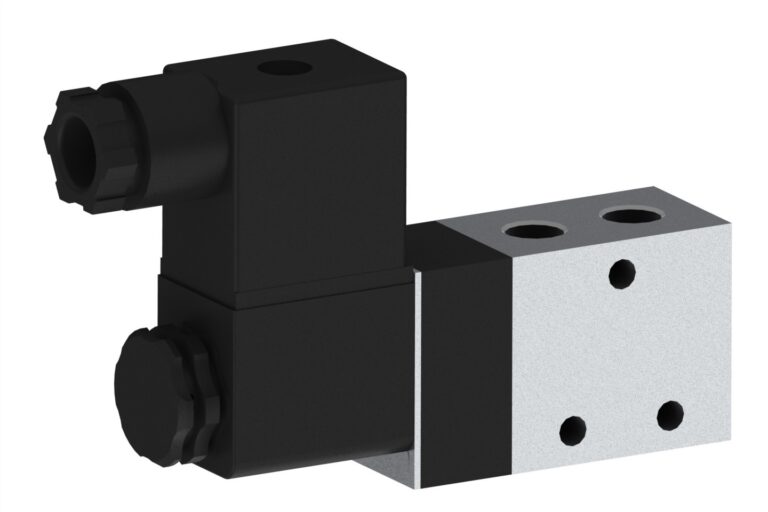

552
